滅火系統設計中如何正確選擇壓力開關和電接點壓力表
論述了滅火系統設計中混用壓力開關和電接點壓力表的原因，并提出了解決該問題的辦法。
0.前言
筆者近年來通過對消火栓和濕式自動噴水滅火系 統的穩壓系統以及預作用滅火系統、水噴霧滅火系統 的施工和調試，經常會遇到一些設計人員誤將壓力開 關與電接點壓力表混為一談，以至于系統無法調試^ 究其原因，主要是滅火系統的設計人員對這兩個器件 的電氣動作原理不熟悉所致。為此，筆者根據施工調 試中遇到的問題并查找了有關資料寫出本文，以饗各 位同行。
1.壓力開關與電接點壓力表的使用功能差異

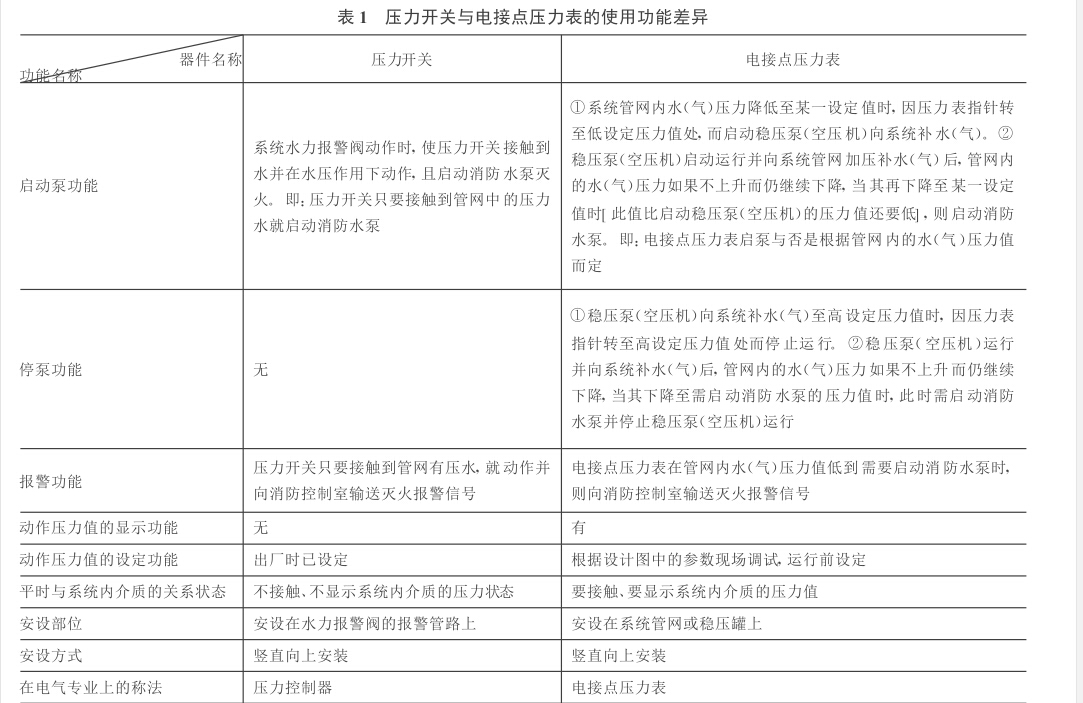

壓力開關與電接點壓力表的使用功能等方面差異 如表1.
2.壓力開關與電接點壓力表使用混淆所引起的后果
筆者目前在施工及調試中所遇到的混用情況，主 要是設計人員誤把壓力開關當作電接點壓力表使用。 這樣，就出現了滅火系統的穩壓泵(空氣壓縮機)無法 實現在所設定的兩個介質壓力值上自動啟、停的運行 功能，從而導致施工單位在調試時重新更換上述器件 的后果。
3.預防混用的措施
造成設計人員將壓力開關誤當作電接點壓力表使 用，除了滅火系統設計人員不了解其電氣動作原理外， 還有一個原因就是供設計人員執行的國家規范GB 50084-2001〈〈自動噴水滅火系統設計規范》中也將控制 穩壓泵的電接點壓力表稱為了壓力開關(見此規范6. 4.2條)。因此，為了避免繼續出現混用現象，建議對 此規范中的混用名稱做更正。同時，設計人員在設計 消防穩壓設施時，應參照標準圖集《985205消防增壓 穩壓設備選用及安裝(隔膜式氣壓罐）設計并將所設 計穩壓泵的啟、停壓力值和啟動消防水泵的壓力值標 注在圖紙上，以做穩壓泵(空壓機)的調試及運行參數 用。另外，滅火設計人員還應將穩壓泵(空壓機)所具 有的自動運行和報警功能告之電氣設計人員，以便電 氣上給予保證。
