方便壓力表檢測簡易連通器的研制
本文制作簡易連通器，解決減壓閥上壓力表整體檢測問題，并通過對比實驗，驗證了檢測結果的準確性。
1.緒論
特殊壓力表、氧壓表、氫壓表等減壓閥上的一對壓力 表拆卸后很難恢復正常位置，甚至重新安裝后封密性差、 易于造成氣體泄漏，有安全隱患。雖然電動校驗器可解 決此問題，但價格很高。為此，本文制作了一簡易連通裝 置，實現了壓力表的方便檢測。
2實驗材料
一個帶有氧壓表(0?25)Mpa，（0?4)Mpa的整體減 壓閥(量程可自己選定）;
與減壓閥上被檢表量程一致的兩塊標準壓力表(本 實驗用(0?25)Mpa，(0?4)Mpa);
檢測壓力表所用的標準器，兩用校驗儀或活塞壓力 計(氣源）；
硬塑膠管若干;兩個簡易閥門;兩個簡易開關;若干 接頭;三個三通接頭。
3.檢測過程

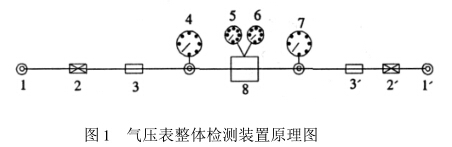

氣壓表整體檢測裝置原理如圖1所示。檢測過程如 下:檢高壓表時，首先將（1,)連通氣源，然后打開關(2)和放氣閥(3)為系統加壓，在加壓過程中對比被檢高壓 表(6)和高壓標準表(7)的指示值，確定被檢高壓表的準 確度;檢低壓表時，首先將（1)連通氣源，然后打開關(2)和放氣閥(3)為系統加壓，在加壓過程中對比被檢低壓表 (5)和低壓標準表(4)的指示值，確定被檢低壓表的準確 度。
1和1,為連接氣源的接頭，2和2,為開關，3和3,為 放氣閥，4為低壓標準表，5為被檢低壓表，6為被檢高壓 表，7為高壓標準表，8為減壓器。
4.檢測結果驗證

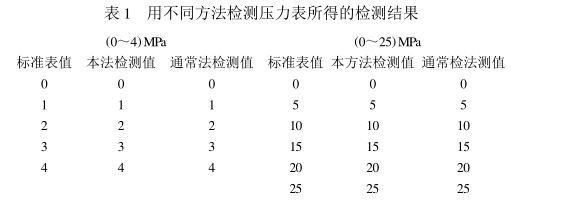

首先，用以上檢測方法對量程為(0?25)MPa和(0? 4)MPa的氧壓表進行了檢測，檢測結果見表1。然后，按 通常壓力表檢測方法分別檢測以上兩塊表，檢測亦示于 表1。比較用兩種方法檢測的結果可見，采用所制作的 簡易連通裝置的給出的檢測結果與用通常檢側方法給出 的結果完全一致，證明了該方法的可行性.
5.結論
本文制作的壓力表檢測簡易連通器能夠解決減壓閥 上壓力表整體檢測問題。
